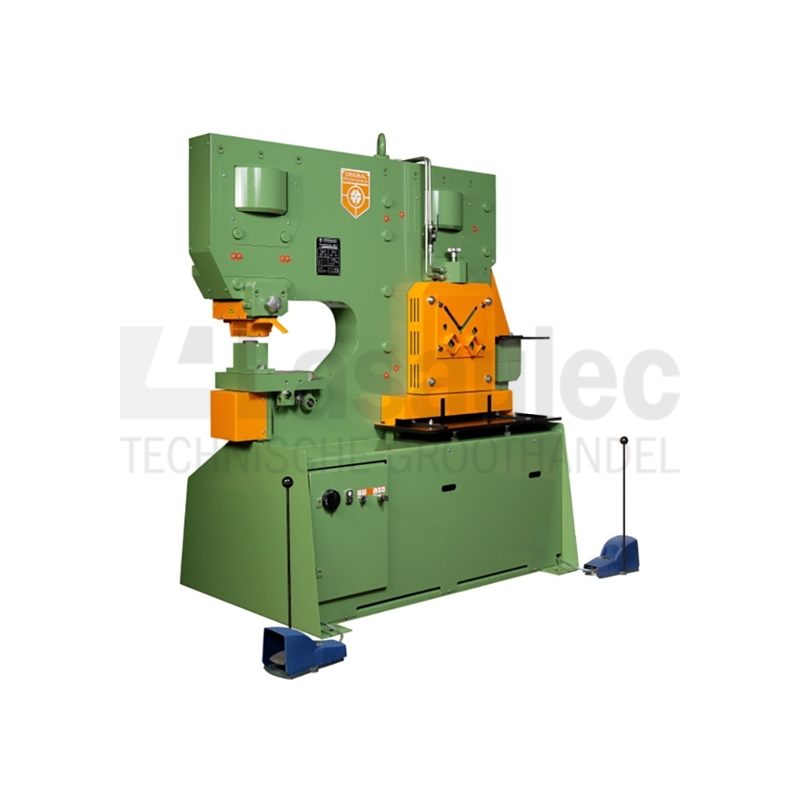

Peddinghaus Peddimax nr.1 Ponsknipmachine

Type: Peddimax nr.1
Gekombineerde pons-knipmachine met uitkapgereedschap.
Door de dubbele cilinder kan aan beide zijden van de machine gelijktijdig gewerkt worden.
Uitgevoerd met:
- Platstaalmessen, 520 mm lang, aan 4 zijden te gebruiken, ook voor hoekstaal 45°
- Materiaaloplegtafel aan de schaarkant, met aanslaglijsten.
- Profielstaalmessen tbv knippen van hoekstaal 90°, rond- en vierkantstaal.
- Stempel-snelwissel-inrichting tot 39 mm Ø, met ponstafel, voor blauwe serie of met universeel zadel voor matrijs Nr. 3.
- Afstroper, draaibaar en in hoogte verstelbaar, met verwisselbare platen.
- Vierkant-uitkapgereedschap.
- Materiaaloplegtafel aan de uitkapinrichting.
- 2-Fasen-voetpedaal en elektrische bediening aan de pons- en uitkapzijde.
- Hydraulische onderdrukzoeker ponszijde in voetpedaal.
- Aansluiting voor bijvoorbeeld elektrische lengte-aanslag.
- Hydraulisch aggregaat, geïntegreerd.
- Draaistroommotor, 400 Volt, 50 Hz.
Ponsmachine
Ponsdruk: 1250 kN.
Vermogen: 11k W.
Olievulling: 103 liter.
Netto gewicht inclusief olie: ca. 2750 kg.
Machine-afmetingen L × B × H: 204 x 102 x 191 cm.
Slag, traploos instelbaar: 10 - 50 mm.
Uitlading ponsmachine: 510 mm.
Werkhoogte: 1100 mm.
Ponst met standaard ponsinrichting:
Met ponstafel: Ø 39 in 24 mm.
Met universeel zadel: Ø 32 in 24 mm.
Ponst met vergrote ponsinrichting:
• SV 58 / 65:
- Ø 58 in 15 mm.
- Ø 65 in 14 mm.
• SV 90: Ø 90 in 10 mm.

Uitkapper met vierkant-uitkapper
Plaatstaal: tot 13 mm.
L-staal: tot 90 x 10 mm.
U-staal, in de flens: 80 - 160 mm.
I-staal, in de flens: 80 - 160 mm.
Uitkapbreedte: 65 mm.
Uitkapdiepte: 85 mm.

Met driekant-uitkapper 90°
Plaatstaal: tot 13 mm.
L-staal: tot 70 x 10 mm.
U-staal, in de flens: 80 - 160 mm.
I-staal, in de flens: 80 - 160 mm.
Uitkapdiepte: 65 mm.
Werkhoogte: 1100 mm.

Profiel- Stafstaalschaar
Knip-dwarsdoorsnede maximaal: 3500 mm2.
Slag, traploos instelbaar: 10 - 50 mm.
met standaard messen 90°
L-staal, 90°: tot 150 x 12 mm.
Rondstaal: 50 + 25 mm.
Vierkantstaal: 50 + 30 mm.
met speciale messen:
U -staal, 90°: tot 200 mm.
I-staal, 90°: tot 200 mm.
Werkhoogte - midden messenplaat: 1155 mm.

Platstaalschaar
Knipt plaatstaal vervormingsarm: tot 500 × 20 mm; 300 × 22 mm.
L-staal, 45° l-flens: tot 100 x 12 mm.
Kniplengte van het mes: 510 mm.
Werkhoogte: 720 mm.
