Ruwheidsmeter Mitutoyo SJ-220

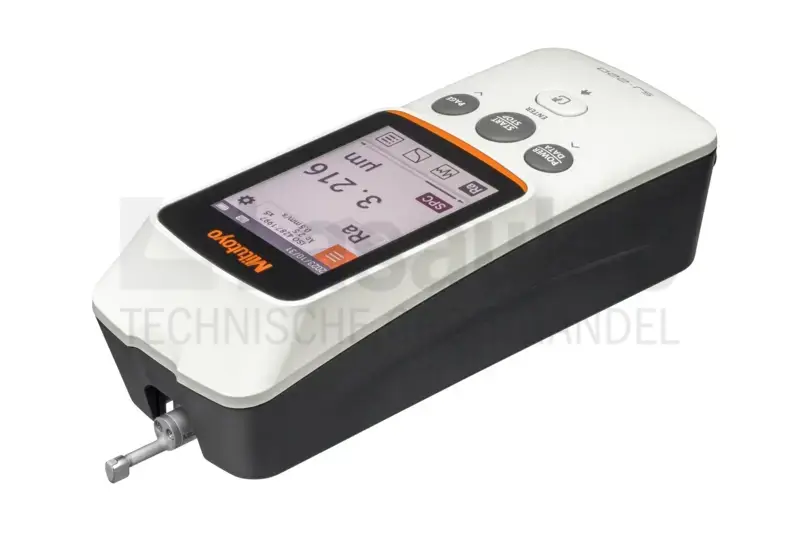

Mitutoyo SJ-220 Oppervlakteruwheidsmeter

Nauwkeurige Prestaties
De Mitutoyo SJ-220 biedt hoge meetnauwkeurigheid voor precieze evaluatie van oppervlakteruwheid. Met een meetbereik van 360 μm en een resolutie tot wel 0,0002 μm (0,2 nm) detecteert dit apparaat zelfs minimale profielvariaties (). Dit garandeert betrouwbare en reproduceerbare resultaten die voldoen aan strenge kwaliteitseisen. Bovendien ondersteunt de SJ-220 alle gangbare internationale ruwheidsnormen, waaronder de nieuwste ISO 21920:2021 (). U kunt dus vertrouwen op metingen die direct vergelijkbaar zijn met industrienormen, ongeacht of u parameters als Ra, Rz, Rq of Rt meet. Dankzij een fijn diamantmeetpunt (radius 2 μm bij de 0,75 mN uitvoering) kan het instrument ook zeer fijne oppervlaktekenmerken nauwkeurig vastleggen (), terwijl de beschikbare 4 mN uitvoering (met 5 μm radius naald) geschikt is voor robuustere meettaken.

Intuïtieve & Gebruiksvriendelijke Bediening
Gebruiksgemak staat centraal bij de Mitutoyo SJ-220. Het instrument is voorzien van een helder 2,8-inch kleuren-touchscreen met een moderne, intuïtieve gebruikersinterface (Mitutoyo Surface Roughness tester SJ-220 Series | Willrich Precision Instruments). U kunt instellingen wijzigen en meetresultaten bekijken met eenvoudige aanrakingen en veegbewegingen van uw vinger, net als op een smartphone (). De menustructuur is beschikbaar in maar liefst 25 talen (waaronder Nederlands) (), zodat gebruikers wereldwijd moeiteloos met het apparaat overweg kunnen. Daarnaast beschikt de SJ-220 over fysieke knoppen (inclusief een Home-knop) voor directe toegang tot veelgebruikte functies en om bediening met handschoenen mogelijk te maken (). Een groot voordeel is ook dat het scherm zowel verticaal als horizontaal afleesbaar is, zodat u het apparaat in de meest comfortabele positie kunt gebruiken zonder in te leveren op zichtbaarheid (). De combinatie van touchscreen en tactiele toetsen zorgt voor snelle, foutloze bediening, zelfs in een drukke productieomgeving.

Draagbaar en Veelzijdig

De SJ-220 is ontworpen om met u mee te gaan naar elke meetlocatie. Door het compacte, lichte ontwerp (slechts ca. 0,5 kg in de hand) is het eenvoudig om het apparaat naar het werkstuk te brengen in plaats van andersom (). Dit is ideaal wanneer grote of zware onderdelen ter plaatse gecontroleerd moeten worden – u bespaart tijd en voorkomt onderbrekingen in het productieproces. De ingebouwde oplaadbare accu maakt circa 1000 metingen mogelijk op één volle lading (), zodat u de hele dag door kunt werken zonder te herladen. Is de batterij toch bijna leeg, dan kunt u verder meten tijdens het opladen, en binnen ongeveer 4 uur is zij weer volledig opgeladen ().
Bovendien kunt u kiezen uit verschillende aandrijfunits (standaard, intrekbaar of dwars) om de SJ-220 aan te passen aan diverse meetuitdagingen. Zo kan de dwars-meeteenheid ruwheid meten op verticale vlakken of moeilijk bereikbare plekken, wat de inzetbaarheid enorm vergroot. Qua connectiviteit biedt de SJ-220 ook moderne oplossingen: via USB sluit u het apparaat direct aan op een pc voor dataoverdracht of het gebruik van de speciale SJ-Communicatietool software. Met de optionele Mitutoyo U-WAVE-TIB draadloze module werkt u zelfs volledig kabelvrij (Mitutoyo Surface Roughness tester SJ-220 Series | Willrich Precision Instruments) – meetgegevens worden dan direct naar uw computer gestuurd voor realtime analyse en rapportage. Deze flexibiliteit in gebruik én connectiviteit maakt de SJ-220 een toekomstbestendige keuze voor elke meetomgeving.

Toepassingsmogelijkheden

Of u nu werkzaam bent in de verspaning, de automotive- of luchtvaartindustrie, of in een kwaliteitslaboratorium, de Mitutoyo SJ-220 komt van pas. Dit apparaat is ideaal voor het inspecteren van de oppervlakteruwheid van bewerkte componenten, machineonderdelen, gereedschappen en matrijzen. De mogelijkheid om metingen direct op de werkvloer uit te voeren betekent dat kwaliteitscontroles sneller kunnen plaatsvinden, zonder dat u werkstukken naar een meetkamer hoeft te verplaatsen. Ook in een kalibratie-omgeving of cleanroom bewijst de SJ-220 zijn waarde dankzij de hoge precisie en uitgebreide analysemogelijkheden. Met ondersteuning voor een breed scala aan ruwheidsparameters (van veelgebruikte Ra en Rz tot geavanceerde profielparameters) kunnen zowel eenvoudige go/no-go-controles als diepgaande textuuranalyses worden uitgevoerd. Kortom, de SJ-220 is een veelzijdige meetpartner die zich aanpast aan uw toepassing, of het nu gaat om snelle productcontrole of gedetailleerde rapportage voor uw klanten.

Technische Specificaties (Selectie)

•    Meetbereik: Verticale meetrange 360 μm (−200 μm tot +160 μm) (); traverselengte tot 17,5 mm (afhankelijk van drive unit) ().
•    Resolutie: Max. 0,0002 μm (0,2 nm) op kleinste bereik () (25 μm); 0,0009 μm op 100 μm bereik; 0,0035 μm op 360 μm bereik.
•    Meetkracht & Stylus: Keuze uit 0,75 mN of 4 mN meetkracht modellen; diamant styluspunt radius 2 μm (bij 0,75 mN) of 5 μm (bij 4 mN) (); stylushoek 60°/90°.
•    Scherm: 2,8" TFT kleuren-touchscreen (320×240 pixels) () met instelbare achtergrondverlichting en oriëntatie (staand of liggend).
•    Taalopties: 25 talen ondersteund, waaronder Nederlands, Engels, Duits, Frans, Spaans, etc. ().
•    Geheugen: Intern voor 10 meetprofielen en 1 resultaat; uitbreidbaar via microSD-kaart (max. 500 profielen / 10.000 resultaten) ().
•    Connectiviteit: USB 2.0 voor data-uitvoer en opladen (); optionele U-WAVE-TIB wireless module voor draadloze dataoverdracht (Mitutoyo Surface Roughness tester SJ-220 Series | Willrich Precision Instruments).
•    Voeding: Ingebouwde Ni-MH accu, ca. 4 uur opladen () voor ~1000 metingen per volle lading (); werkt ook op netstroom/USB tijdens het laden.
•    Afmetingen/gewicht: Displayunit 164,7 × 67,1 × 51,9 mm; meetunit 115 × 23 × 26 mm. Totaal gewicht ca. 510 g (display 330 g + drive 180 g) ().
•    Ondersteunde normen: JIS, ISO, VDA, ASME roughness-normen (incl. JIS B 0601, ISO 4287, ISO 13565, ISO 21920:2021) (). Ruime selectie ruwheidsparameters beschikbaar (Ra, Rz, Rq, Rt, Rpk, Rmr, etc.) voor volledige oppervlakteevaluatie.

Deze Mitutoyo SJ-220 onderscheidt zich door zijn combinatie van precisie, gebruiksvriendelijkheid en flexibiliteit. Of het nu gaat om dagelijks gebruik in de productie of gespecialiseerde metingen in het lab, met de SJ-220 haalt u een betrouwbaar en geavanceerd ruwheidsmeetinstrument in huis dat uw meetwerkzaamheden efficiënter en eenvoudiger zal maken.
